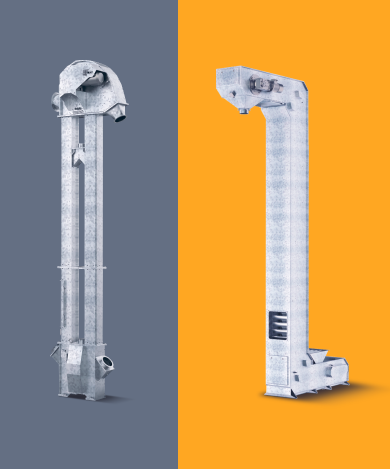

Вертикальные транспортеры, Z-нории и ленточники: сравнение, экономика и минимизация травмирования зерна
На зерноперерабатывающих и семеноводческих предприятиях оборудование для перемещения сырья и продуктов — это «артерии завода». Неправильный выбор или экономия на ключевых узлах может привести к финансовым потерям: травмированию зерна, простоям, высоким эксплуатационным расходам.
Расскажем об основных различиях вертикальной нории, ленточного транспортера, скребкового транспортера и Z-нории, и покажем почему расчеты окупаемости при выборе того или иного оборудования критически важны.
Вертикальные транспортеры, Z-нории и ленточники: сравнение, экономика и минимизация травмирования зерна
На зерноперерабатывающих и семеноводческих предприятиях оборудование для перемещения сырья и продуктов — это «артерии завода». Неправильный выбор или экономия на ключевых узлах может привести к финансовым потерям: травмированию зерна, простоям, высоким эксплуатационным расходам.
Расскажем об основных различиях вертикальной нории, ленточного транспортера, скребкового транспортера и Z-нории, и покажем почему расчеты окупаемости при выборе того или иного оборудования критически важны.
Начнем с «матчасти»: в чём базовые отличия транспортировочного оборудования для сыпучих продуктов и материалов?
Существует несколько видов элеваторного оборудования:
- Вертикальная нория
- Ленточный транспортер
- Скребковый транспортер
- Z-нория
В конце страницы приведена сравнительная таблица "Ключевые различия между типами оборудования"
Начнем с «матчасти»: в чём базовые отличия транспортировочного оборудования для сыпучих продуктов и материалов?
Существует несколько видов элеваторного оборудования:
- Вертикальная нория
- Ленточный транспортер
- Скребковый транспортер
- Z-нория
Ключевые различия между типами оборудования

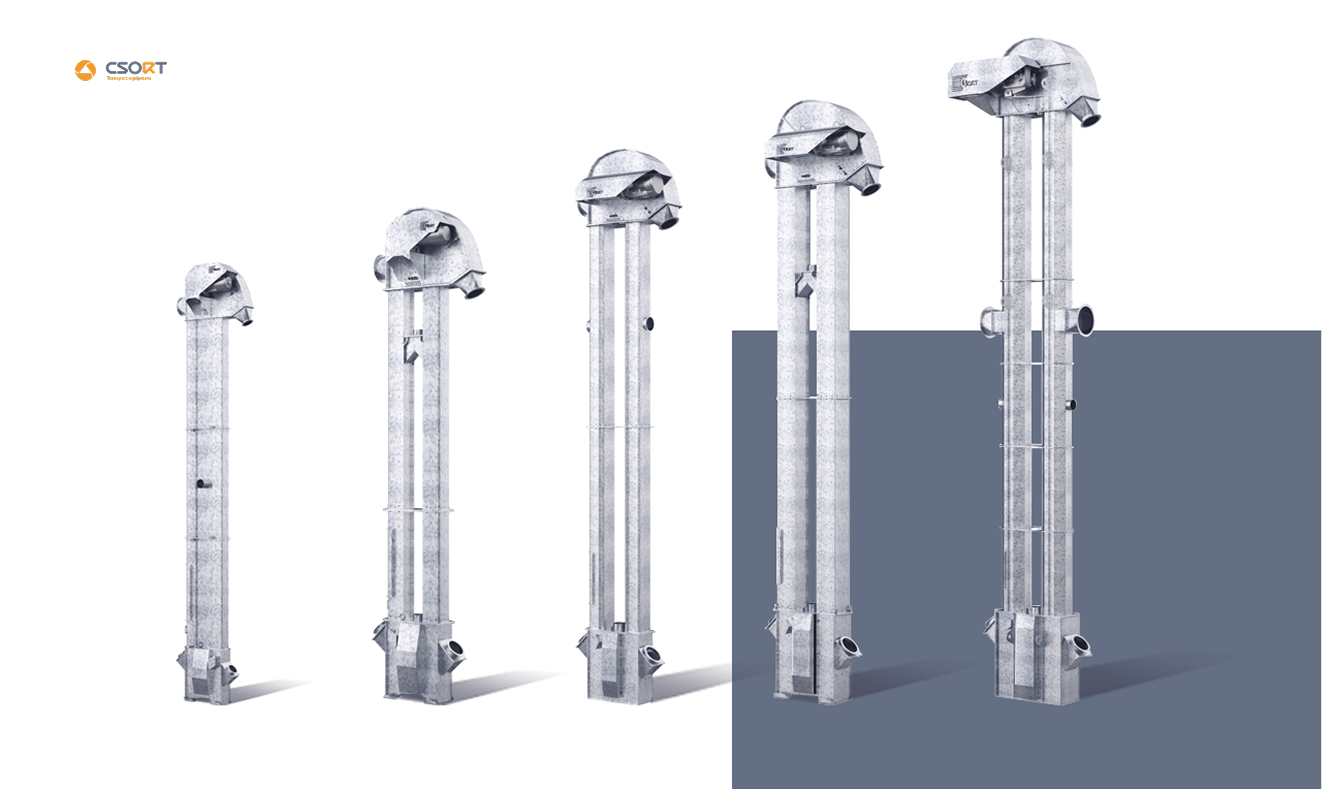

Вертикальные элеваторы (нории)
Нории используются исключительно для вертикального перемещения — снизу вверх.
Поднимает зерно, например, в силос или зерносушилку высотой 30 метров.
Вертикальные элеваторы (нории)
Нории используются исключительно для вертикального перемещения — снизу вверх.
Поднимает зерно, например, в силос или зерносушилку высотой 30 метров.
Основные
характеристики
Конструкция и особенности
работы

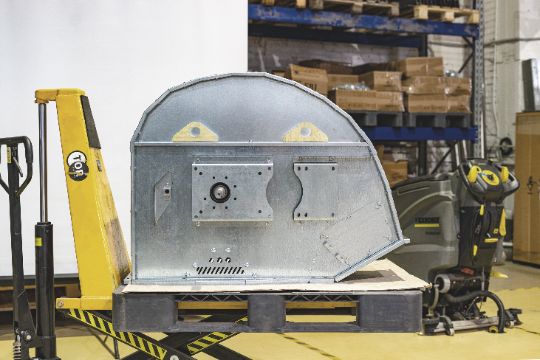

Два барабана (верхний/нижний) с натянутой лентой и ковшами.
Загрузка через «башмак» (нижний приемный узел)
Низкая скорость (0,7 (1)–2.5 м/с) для минимизации повреждения продукта.
Чем выше скорость, тем сильнее травмируется зерно при ударе о ковши и выбросе.
Основные характеристики
Конструкция и особенности работы
Два барабана (верхний/нижний) с натянутой лентой и ковшами.
Загрузка через «башмак» (нижний приемный узел)
Низкая скорость (0,7 (1)–2.5 м/с) для минимизации повреждения продукта.
Чем выше скорость, тем сильнее травмируется зерно при ударе о ковши и выбросе.
Скорость — враг сохранности
Проблема: чем выше скорость нории, тем сильнее травмируется зерно (удары при загрузке в башмаке, "выстреливание" при выгрузке). Но низкая скорость не даст высокую производительность.
Стандартное решение большинства производителей: увеличивать скорость (2.8-3.4 м/с) при 3-5 ковшах на метр ленты.
По другому пути пошли в компании «СиСорт» - наоборот снизили скорость (2-2.5 м/с), но увеличили количество ковшей (6-13 на метр)
Это позволяет:
- Сохранить высокую производительность;
- Значительно снизить повреждение продукта;
- Увеличить ресурс оборудования.
Скорость — враг сохранности
Проблема: чем выше скорость нории, тем сильнее травмируется зерно (удары при загрузке в башмаке, "выстреливание" при выгрузке). Но низкая скорость не даст высокую производительность.
Стандартное решение большинства производителей: увеличивать скорость (2.8-3.4 м/с) при 3-5 ковшах на метр ленты.
По другому пути пошли в компании «СиСорт» - наоборот снизили скорость (2-2.5 м/с), но увеличили количество ковшей (6-13 на метр)
Это позволяет:
- Сохранить высокую производительность;
- Значительно снизить повреждение продукта;
- Увеличить ресурс оборудования.
Ленточный транспортер
Конвейер предназначен для транспортировки в горизонтальном направлении зерна, продуктов его переработки и твердых сыпучих продуктов. Перемещает материал на гибкой ленте.
Универсален для сыпучих и штучных грузов.Ленточный транспортер
Конвейер предназначен для транспортировки в горизонтальном направлении зерна, продуктов его переработки и твердых сыпучих продуктов. Перемещает материал на гибкой ленте.
Универсален для сыпучих и штучных грузов.
Принципы работы
2. Транспортировка
- Бесконечная лента движется по роликовым опорам
- Приводной барабан (с мотор-редуктором) обеспечивает движение
- Груз перемещается вместе с лентой
3. Разгрузка
- В конце трассы материал сходит с ленты
- В конце и начале трассы (реверсивное исполненние)
4. Возврат ленты
- Обратная ветвь ленты возвращается по нижним роликам
- Натяжной барабан поддерживает необходимое натяжение
Принципы работы
1. Загрузка материала
- Груз поступает на ленту через загрузочный бункер или вручную
2. Транспортировка
- Бесконечная лента движется по роликовым опорам
- Приводной барабан (с мотор-редуктором) обеспечивает движение
- Груз перемещается вместе с лентой
3. Разгрузка
- В конце трассы материал сходит с ленты
- В конце и начале трассы (реверсивное исполненние)
4. Возврат ленты
- Обратная ветвь ленты возвращается по нижним роликам
- Натяжной барабан поддерживает необходимое натяжение
Непрерывное
перемещение
грузов
Подходит для штучных и сыпучих материалов
Плавное движение без повреждения груза
Простота конструкции и управления
Непрерывное
перемещение
грузов
Подходит для штучных и сыпучих материалов
Плавное движение без повреждения груза
Простота конструкции и управления

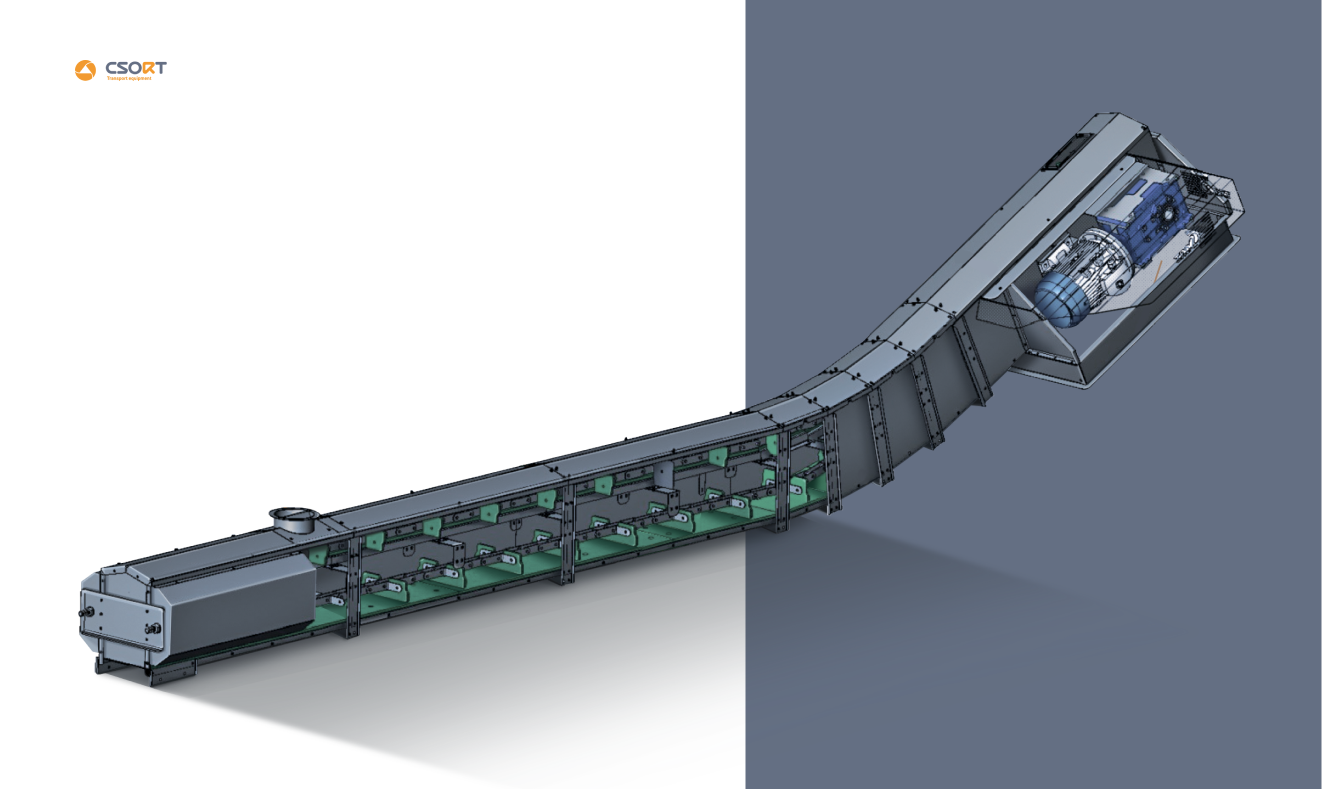

Скребковые транспортеры
Транспортер предназначен для транспортировки в горизонтальном направлении зерна, продуктов его переработки и твердых сыпучих продуктов. Перемещает материал с помощью цепи, толкая его.
Скребковые транспортеры
Транспортер предназначен для транспортировки в горизонтальном направлении зерна, продуктов его переработки и твердых сыпучих продуктов. Перемещает материал с помощью цепи, толкая его.

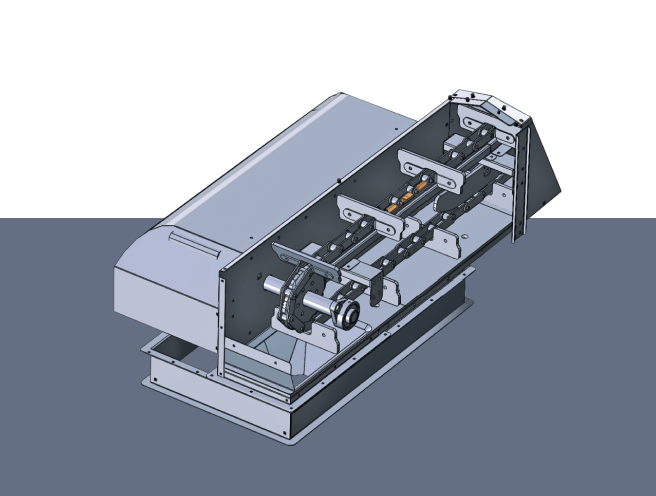

Основные характеристики
конструкция
- Цепь с пластиковыми скребками, движущаяся по направляющим
особенности работы
- Скребки толкают груз по желобу нижней ветви ленты;
- Верхняя ветвь цепи движется без нагрузки
производительность
- До 200 т/ч для сыпучих материалов
преимущества
- Универсальность для разных грузов (зерно, пластик, кофе)
применение в промышленности
- Завальные ямы: Прием груза из самосвалов с последующей передачей на норию.
- Компактные решения: Модульная конструкция без сварки упрощает монтаж и ремонт
Основные характеристики
конструкция
- Цепь с пластиковыми скребками, движущаяся по направляющим
особенности работы
- Скребки толкают груз по желобу нижней ветви ленты;
- Верхняя ветвь цепи движется без нагрузки
производительность
- До 200 т/ч для сыпучих материалов
преимущества
- Универсальность для разных грузов (зерно, пластик, кофе)
применение в промышленности
- Завальные ямы: Прием груза из самосвалов с последующей передачей на норию.
- Компактные решения: Модульная конструкция без сварки упрощает монтаж и ремонт

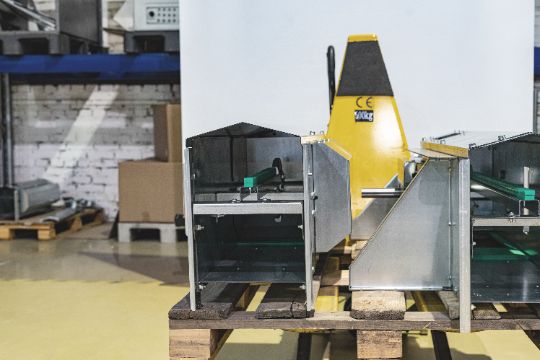

Техническое решение от «СиСорт»
Проблема всех скребковых транспортеров: верхняя цепь идет по отдельным роликам (каждые 0.5 м), между роликами цепь провисает, что требует постоянного сильного натяжения, приводит к ускоренному износу и разрывам.
Решение инженеров компании «СиСорт»: сплошная направляющая по всей длине верха транспортера.
Какие задачи это решает:
- Нет провисания цепи;
- Требуется меньшее натяжение;
- Значительно увеличивается ресурс цепи;
- Снижается риск поломок и простоев.
Техническое решение от «СиСорт»
Проблема всех скребковых транспортеров: верхняя цепь идет по отдельным роликам (каждые 0.5 м), между роликами цепь провисает, что требует постоянного сильного натяжения, приводит к ускоренному износу и разрывам.
Решение инженеров компании «СиСорт»: сплошная направляющая по всей длине верха транспортера.
Какие задачи это решает:
- Нет провисания цепи;
- Требуется меньшее натяжение;
- Значительно увеличивается ресурс цепи;
- Снижается риск поломок и простоев.

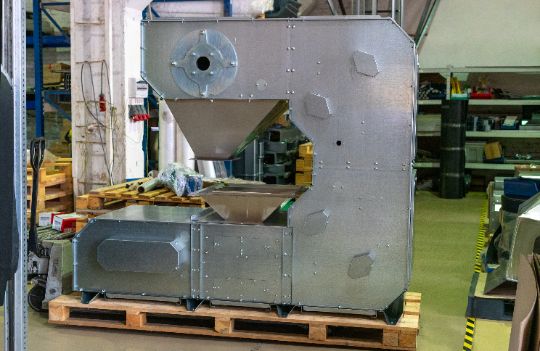

Z-нория: технологические инновации
Z-нория совмещает оба перемещения (горизонтальное плюс вертикальное) в одной системе. Это ее принципиальное отличие от других видов конвейеров. Оптимальна для низких помещений (экономия до 70% высоты: например, 7 м вместо 25 м). Выбор зависит от задач: сохранность груза, траектория перемещения и габариты помещения.
Z-нория: технологические инновации
Z-нория совмещает оба перемещения (горизонтальное плюс вертикальное) в одной системе. Это ее принципиальное отличие от других видов конвейеров. Оптимальна для низких помещений (экономия до 70% высоты: например, 7 м вместо 25 м). Выбор зависит от задач: сохранность груза, траектория перемещения и габариты помещения.
В чем ключевые преимущества этого вида норий?
Если первые три транспортёра используются повсеместно и знакомы каждому, кто занимается с переработкой и хранением зерна, то Z-нория сравнительное новое изобретение инженеров, которым важно было решить задачи, которые не могли решить традиционными элеваторами.
Сохранность
продукта
Главное преимущество Z-нории — минимальное травмирование зерна/семян благодаря бережному перемещению в ковшах. Это особенно важно для деликатных культур: сои, подсолнечника, кофе, семян некоторых культур.
Компактность и работа в стесненных условиях
Позволяет "изогнуть" траекторию перемещения.
Пример: вместо вертикальной нории высотой 25 м можно установить Z-норию высотой всего 7 м, так экономится экономя пространство — ее можно встраивать в низкие помещения.
Специализация
Предназначена в основном для хрупких продуктов и семян. Производительность обычно до 25 т/ч
Сохранность
продукта
Главное преимущество Z-нории — минимальное травмирование зерна/семян благодаря бережному перемещению в ковшах. Это особенно важно для деликатных культур: сои, подсолнечника, кофе, семян некоторых культур.
Компактность и работа в стесненных условиях
Позволяет "изогнуть" траекторию перемещения.
Пример: вместо вертикальной нории высотой 25 м можно установить Z-норию высотой всего 7 м, так экономится экономя пространство — ее можно встраивать в низкие помещения.
Специализация
Предназначена в основном для хрупких продуктов и семян. Производительность обычно до 25 т/ч
В каких случаях экономически целесообразнее сделать выбор в пользу Z-нории?
Разберём на примере семенного завода.
Исходные данные:
- Завод производит 5000 тонн семян в год.
- Обычная нория стоит примерно 500 тыс. руб.
- Специализированная Z-нория: Дороже на 2 - 2.5 млн рублей. (условно +2.5 млн).
Потери с обычной норией:
- Стандартные потери из-за травмирования: ~3%.
- На 5000 тонн: 150 тонн потерянного продукта.
- Стоимость потерь (при цене 100 000 руб./т): 15 000 000 руб. убытка в год.
Экономика решения:
- Переплата за специализированную норию: +2 500 000 руб.
- Экономия на сохраненном продукте: -15 000 000 руб. (или +15 млн к доходу/сохранению средств).
- Чистая выгода за первый год: ~12 500 000 руб.!
Вывод:
Инвестиция в бережное оборудование окупает разницу в цене уже в первый год и приносит значительную прибыль в последующие.
В каких случаях экономически целесообразнее сделать выбор в пользу Z-нории?
Разберём на примере семенного завода.
Исходные данные:
- Завод производит 5000 тонн семян в год.
- Обычная нория стоит примерно 500 тыс. руб.
- Специализированная Z-нория: Дороже на 2 - 2.5 млн рублей. (условно +2.5 млн).
Потери с обычной норией:
- Стандартные потери из-за травмирования: ~3%.
- На 5000 тонн: 150 тонн потерянного продукта.
- Стоимость потерь (при цене 100 000 руб./т): 15 000 000 руб. убытка в год.
Экономика решения:
- Переплата за специализированную норию: +2 500 000 руб.
- Экономия на сохраненном продукте: -15 000 000 руб. (или +15 млн к доходу/сохранению средств).
- Чистая выгода за первый год: ~12 500 000 руб.!
Вывод:
Инвестиция в бережное оборудование окупает разницу в цене уже в первый год и приносит значительную прибыль в последующие.
Где ещё востребованы Z-нории?
Фасовочные линии и производители гранулированных продуктов, которые требуют особой деликатности при перемещении.
Где ещё востребованы Z-нории?
Фасовочные линии и производители гранулированных продуктов, которые требуют особой деликатности при перемещении.
"Незаметный сегмент линий и производителей — фасовочные цеха. Там вечные проблемы с низкими потолками и перегрузкой хрупких продуктов (хлопья, кофе, гранулы кормов). Z-нория с её компактностью и бережностью — идеально встраивается между бункером и фасовочным автоматом.
Сейчас ведутся переговоры с производителем рыбных кормов (гранулы с жировым покрытием) — Z-нория решила проблему перегрузки без разрушения гранул».
— рассказал руководитель отдела продаж компании «СиСорт» Владислав Гончаров.
"Незаметный сегмент линий и производителей — фасовочные цеха. Там вечные проблемы с низкими потолками и перегрузкой хрупких продуктов (хлопья, кофе, гранулы кормов). Z-нория с её компактностью и бережностью — идеально встраивается между бункером и фасовочным автоматом.
Сейчас ведутся переговоры с производителем рыбных кормов (гранулы с жировым покрытием) — Z-нория решила проблему перегрузки без разрушения гранул».
— рассказал руководитель отдела продаж компании «СиСорт» Владислав Гончаров.
Ключевые различия между типами оборудования
Ключевые различия между типами оборудования
| Вертикальный элеватор (нория) | Скребковый транспортер | Ленточный транспортер | Z-нория | ||
| Направление перемещения | Исключительно вертикальное | Горизонтальное | Горизонтальное | Комбинированное: вертикальное + горизонтальное | |
| Травмирование груза | Минимальное (при низкой скорости) | Высокое (для семян) | Минимальное | Отсутствует | |
| Производительность | 1–130 т/ч | До 200 т/ч | До 60 т/ч | До 25 т/ч (для деликатных продуктов) | |
| Подходит для семян | Да | Нет | Да | Да | |
| Универсальность траектории | Нет | Нет | Нет | Да (сложные траектории «Z-образной» формы) | |
| Конструктивные особенности | Ковши + барабаны | Звездочки + Цепь со скребками | Барабан + Лента + Ролики | Цепи + звездочки + ковши | |
| Типичное применение | Силосы, сушилки | Завальные ямы, зернотоки | Подача в бункеры | Сложные пространства (цеха с низкими потолками, многоуровневые линии) |
| Вертикальный элеватор (нория) | Скребковый транспортер | Ленточный транспортер | Z-нория | ||
| Направление перемещения | Исключительно вертикальное | Горизонтальное | Горизонтальное | Комбинированное: вертикальное + горизонтальное | |
| Травмирование груза | Минимальное (при низкой скорости) | Высокое (для семян) | Минимальное | Отсутствует | |
| Производительность | 1–130 т/ч | До 200 т/ч | До 60 т/ч | До 25 т/ч (для деликатных продуктов) | |
| Подходит для семян | Да | Нет | Да | Да | |
| Универсальность траектории | Нет | Нет | Нет | Да (сложные траектории «Z-образной» формы) | |
| Конструктивные особенности | Ковши + барабаны | Звездочки + Цепь со скребками | Барабан + Лента + Ролики | Цепи + звездочки + ковши | |
| Типичное применение | Силосы, сушилки | Завальные ямы, зернотоки | Подача в бункеры | Сложные пространства (цеха с низкими потолками, многоуровневые линии) |
