Горизонтальный

оптический сортировщик

Ленточные
фотосепараторы серии Horizont

Универсальные фотосепараторы серии Horizont — это оптические сортировщики, которые применяются для сортировки пищевых и непищевых сыпучих продуктов, таких как орехи, зерновые и бобовые культуры, сушеные овощи и фрукты, кофе, замороженные продукты, чипсы и хлопья, а также для сортировки металлов, минералов и пластиков.

Скачать буклет ...

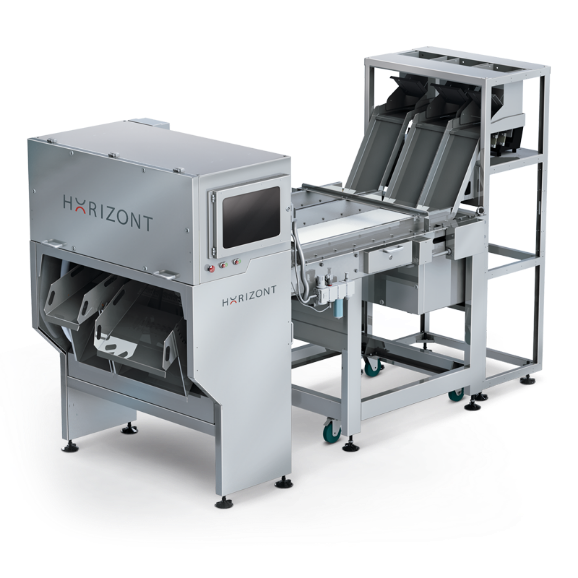

Ленточные фотосепараторы серии Horizont (Горизонт)

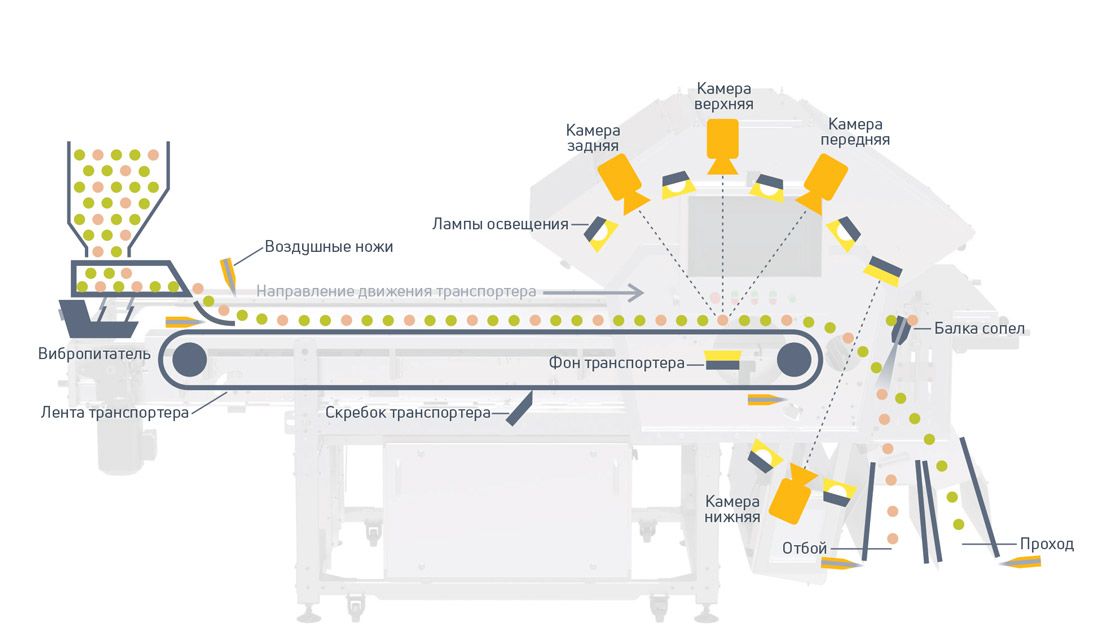

Как устроен фотосепаратор Horizont (Горизонт)

Важной особенностью ленточных (горизонтальных) фотосепараторов Horizont является то, что продукт сортировки анализируется со всех сторон — сверху тремя камерами над лентой транспортера, что позволяет видеть практически 100 % дефектов, и камерой на слете с него. Продукт поступает в поле зрения камер тонким, успокоенным слоем на ленте, что повышает точность анализа и удаления засорителей.
Фотосепаратор оснащен камерами высокого разрешения — 5400 пикселей работающих в видимом и инфракрасном диапазоне. Изображение полученное с камер анализируется интеллектуальной системой способной различать объекты не только по цвету, но и по сложным признакам — текстуры и формы, сортировка по 3D форме. Интеллектуальная система настройки способна сама себя подстраивать при изменении параметров входящего сырья, при минимальном вмешательстве оператора.

Благодаря меньшим скоростям чем на лотковых аппаратах продукт меньше травмируется — это расширяет диапазон применимости оптической сортировки.

Особенности конструкции позволяют адаптировать элементы под использование с абразивными продуктами, мокрыми и сухими, в т.ч. запыленными; требующими бережного отношения.

Основные характеристики

Наименование параметра, единицы измерения Horizont
450

Horizont
900

Horizont
1350

Horizont
1800

Количество каналов, шт. 81 162 243324
Производительность, т/ч, не менее* 2 4 68
Ширина ленты (рабочей области), мм 450 900 135099,5
Скорость движения ленты, м/сот 1 до 3от 1 до 3от 1 до 3от 1 до 3
Чистота продукта на выходе, %, не менее*99,9799,9799,9799,97
Разрешение камер, пикселей5400540054005400
Напряжение питания, В400400400400
Номинальная потребляемая мощность, кВт681012
Давление воздуха, МПа0,80,80,80,8
Класс чистоты воздуха по ГОСТ 17433, ISO 8573-1:
- по твердым частицам
1111
- по влажности
4444
- по содержанию масел
1111
Максимальный расход воздуха на технологический процесс (при давлении 0,8 МПа), м³/ч60120180240
Расход воздуха на аспирацию (опция), м³/ч1520304045606080
Габаритные размеры, мм:
- длина
3885388538853885
- ширина
1240169021402590
- высота
2050205020502050
Масса общая, кг, не более1300170021002500
Класс защиты от поражения электрическим токомIIII
Степень защиты оболочки по ГОСТ 14254-2015IP65 (IP54 опция)IP65 (IP54 опция)IP65 (IP54 опция)IP65 (IP54 опция)
Температура окружающей среды, °Сот 5 до 40от 5 до 40от 5 до 40от 5 до 40
Относительная влажность воздуха при температуре 27 °С, %от 20 до 80от 20 до 80от 20 до 80от 20 до 80
Уровень звука на рабочем месте, дБА, не более80808080

* При сортировке сушеных абрикосов (курага) (ГОСТ 32896-2014) с исходной засоренностью 1%. Коэффициент очистки, производительность и расход воздуха на технологический процесс могут отличаться в зависимости от свойств сортируемого продукта. Параметры качества сортировки и точные величины производительности и расхода воздуха должны быть зафиксированы в виде протокола сортировки конкретного продукта, который является неотъемлемой частью договора купли-продажи фотосепаратора.

CRM-форма появится здесь
Применение
Бобовые

Фасоль, гигантские бобы, кофе (например, удаление некрасивых зерен).

Орехи

Пекан, кешью, ядро грецкого ореха (удаление перегородки)

Липкие, влажные продукты

Курага, чернослив, оливки, сухофрукты с плодоножкой, с изъянами по форме, ягоды от веточек, листьев, плодоножек

Сортировка полуфабрикатов по 3Д форме (трещины, обломки формы)

Пельмени, вареники по форме, дефектам лепки, овощи сушеные, томаты-черри;

Заморозка

Ягоды, грибы, фрукты, лук, мидии, креветки и т.д.

Хлопья, снеки

Чипсы, геркулес, кукуруза, удаление склероция из подсолнечника;

Легкие продукты с высокой парусностью
Листья (чай, табак, лавровый лист), бумага, пленка
Вторичное сырье
Электрокомпоненты, ПЭТ-гранулы, ПЭТ-хлопья.
Продукты с пружинящими свойствами.
Резина, пластик.
Абразивные продукты
Минералы, стекло, лом металла.
